就這？輕輕松松在RK356X Android11適配ML307R Cat.1模組

本文基于IDO-SXB3568主板，介紹Android11平臺上適配中移物聯ML307R Cat.1 4G模組的方法。該方法適用于觸覺所有RK356X的主板。
2024-08-05 16:07:13深圳觸覺智能科技有限公司84

開源鴻蒙硬件方案領跑者

觸覺智能



Industio




本文基于IDO-SXB3568主板，介紹Android11平臺上適配中移物聯ML307R Cat.1 4G模組的方法。該方法適用于觸覺所有RK356X的主板。

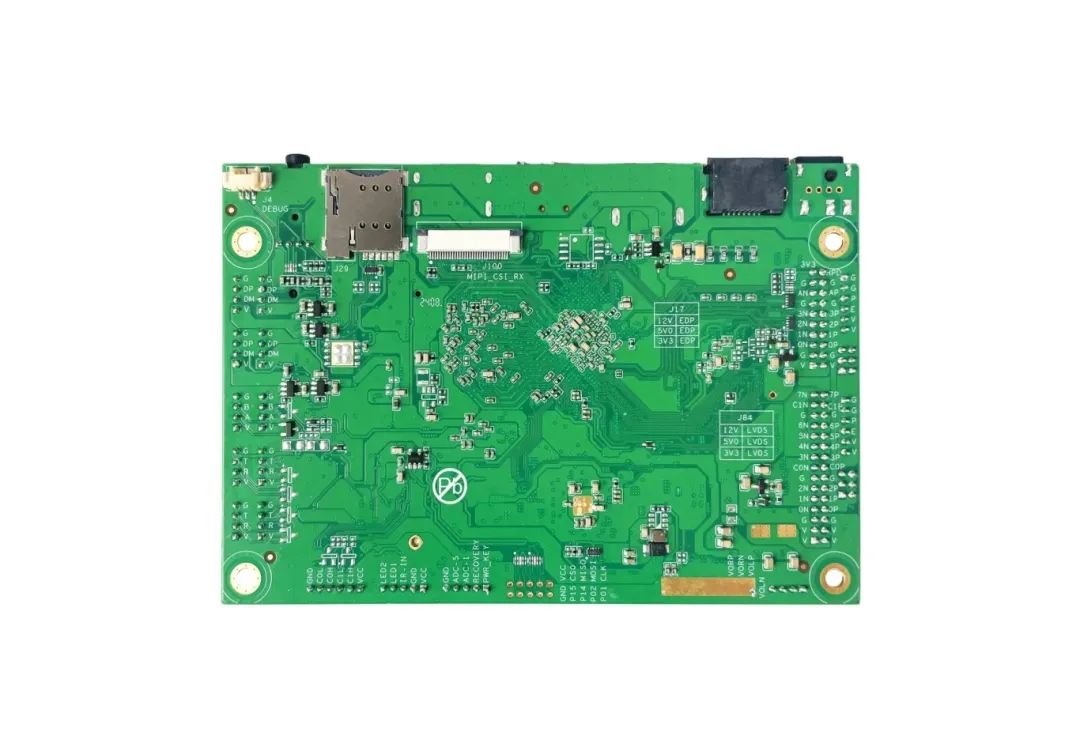

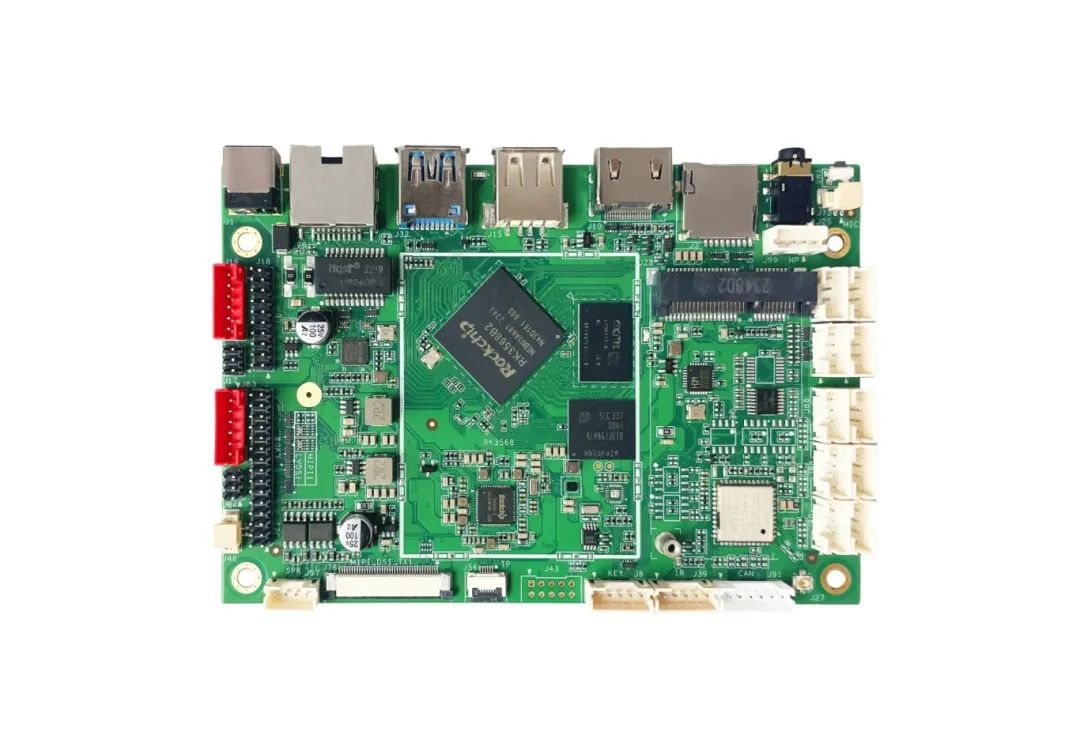

IDO-SXB3568是觸覺智能推出的RK3568行業主板，預計6月上旬正式上架售賣。該行業主板主板具有以下特點：

  • 豐富屏接口：?持三屏異顯、原生雙LVDS；

  • 豐富的通信接口：2路CAN總線和6路串口(TTL/RS232/RS485)，多達8路GPIO擴展 ;

  • 板載獨?看?狗電路，板載國密芯? ;

  • 超薄設計、小尺寸 128mm*85mm ;

  • 三種開機方式：定時開機、網口喚醒開機、紅外遙控開機;

  • 支持高達8Ω10W功放 ;

  • 工業級設計標準，全接口ESD防護，可做寬溫，過壓保護 ;

  • 自研RS485自動收發驅動，支持2公里傳輸距離 ;

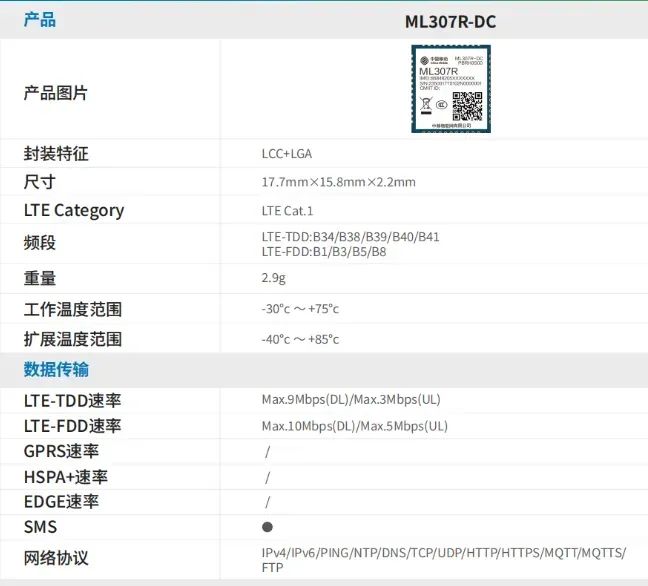

一、模組資料



[ML307R]（http://onemo10086.com/#/product/detail/112）










二、驅動適配




驅動適配參考文檔及用到的Ril庫文件：


ML307R_Android_RIL_驅動開發指導手冊_V1.0.0.pdf



Android-RIL-20240508-0955.rar



2.1

Linux內核配置



kernel目錄下輸入命令：

“make  ARCH=arm64 menuconfig”

開啟以下配置

USB_SERIAL_OPTION [=y]

USB_USBNET [=y]

USB_NET_RNDIS_HOST [=y]


2.2

Linux驅動修改

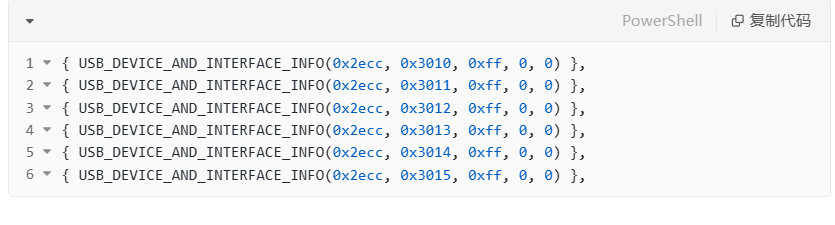

在kernel/drivers/usb/serial/option.c文件中，找到option_ids數組，添加以下內容



2.3

添加Android Ril庫


指定ril-daemon 連接的Ril庫為libref-ril-cmiot.so

1）創建一個目錄
device/rockchip/rk356x/ml307r/
將模塊運行依賴的庫文件
libref-ril-cmiot.so和dhcptool拷貝到目錄下；

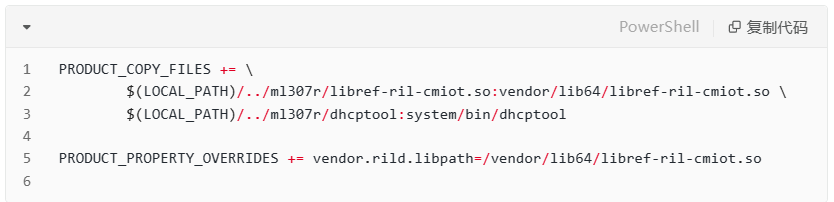

2）修改
device/rockchip/rk356x/rk3568_r/rk3568_r.mk 文件
添加以下內容


編譯Android固件，燒錄到主板中。



三、測試驗證

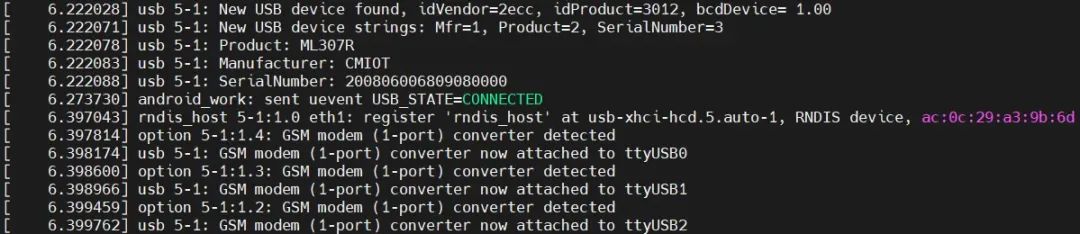

確認驅動識別狀態，內核識別到模組的日志如下：



查看rild是否正常加載到庫文件 ，執行命令如下。

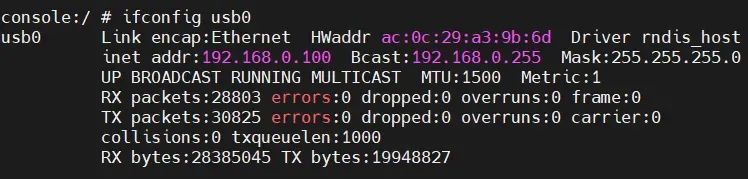

rild執行播放成功后，模組的網絡設備節點將會分配到IP地址，如下所示：

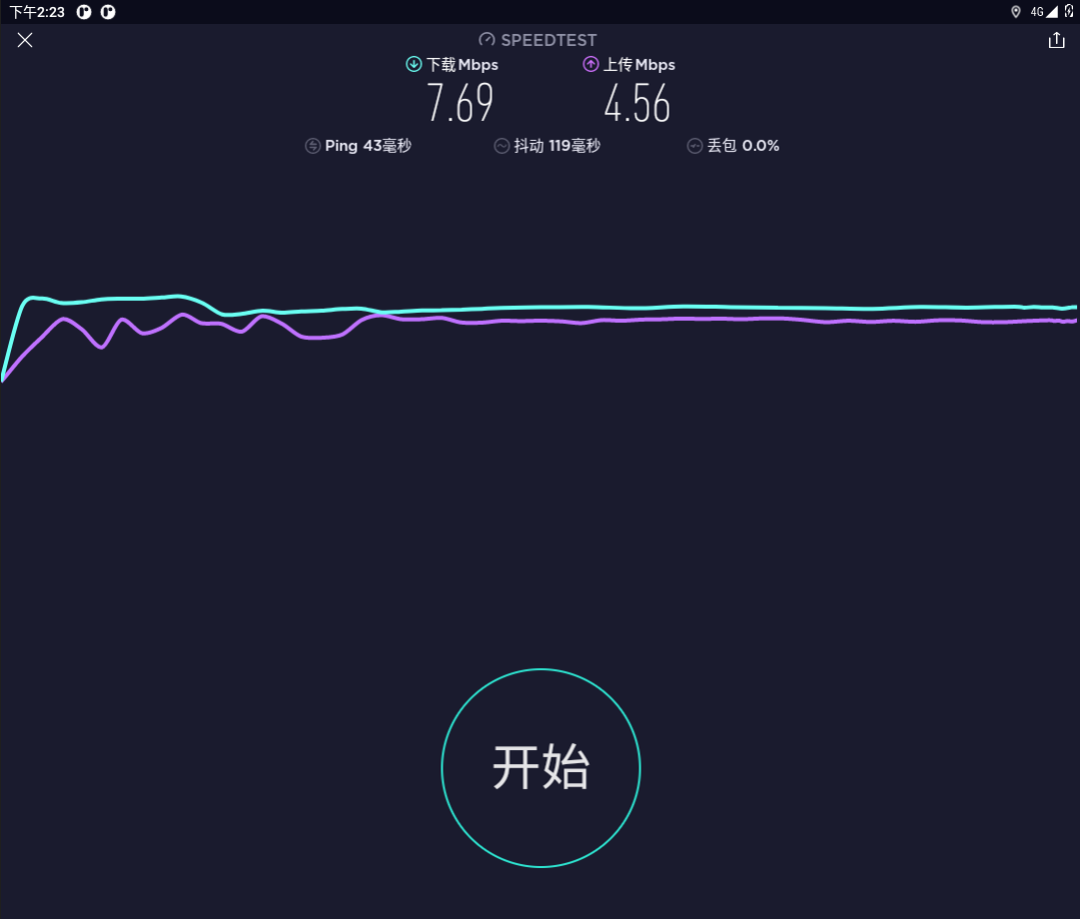

  使用speedtest應用，網絡測速結果如下圖所示：
