• 電源域配置的重要性：RK3566/RK3568共有多個獨立的IO電源域，這些電源域需要根據硬件設計來正確配置電壓。例如，PMUIO2和VCCIO1等電源域要求硬件供電電壓與軟件的配置相匹配。

• 防止硬件損壞：如果硬件設計為1.8V而軟件配置為3.3V，或者反之，都可能導致IO端口過壓或功能異常，長期處于這種狀態可能會損壞IO端口。

• 設備樹配置文件的修改：在編譯內核時，需要在設備樹配置文件中指定正確的電源域設置。這些設置反映了硬件的實際連接情況，并且需要與原理圖上的電壓設置一致。

• 編譯過程中的確認對話框：編譯kernel時會彈出IO電壓域確認提示框，讓用戶再次確認電壓配置。這是一個重要的檢查點，確保用戶根據硬件實際情況來配置電壓域。

• 手動修改設備樹文件：在一些情況下，可能需要手動修改設備樹文件（如.dts或.dtsi文件）來設置正確的電源域。這些文件中的配置直接影響到最終系統的穩定性和硬件的兼容性。

• 避免編譯錯誤：確保編譯環境沒有問題，并且編譯過程中不會出現由于電源域配置不當導致的錯誤。這可能包括檢查硬件設計文檔，確保所有相關設置都正確無誤。

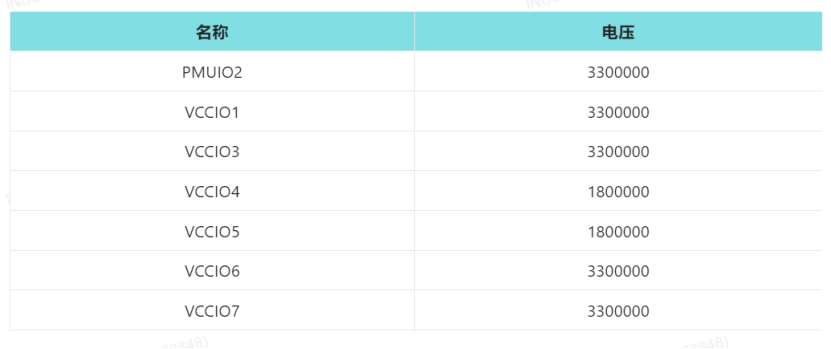

當出現IO Domain界面時，我們可以按照官網SDK編譯手冊找到電壓配置數據，例如Purple Pi OH開發板就可以按照下面數據進行配置：

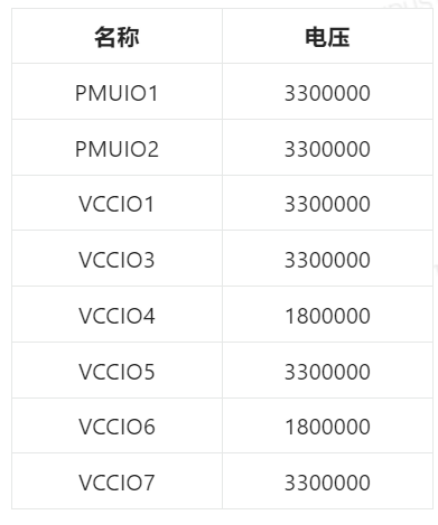

IDO-EVB3568-V2可以按照下面的數據配置：

有些開發板無需配置IO Domain，例如IDO-SBC3588開發板。

部分時候我們在第一次編譯時錯誤的設置了IO Domain導致編譯不通過或者編譯完成后的固件有問題（比如網卡起不來），我們就需要重新調出IO Domain界面來設置電壓，但是大多數時候我們重新編譯并不會出現IO Domain界面，這是因?yàn)榫幾gdts已經編譯過一次了并自動生成了配置文件，此時我們只需要刪除編譯選項的配置文件即可，命令如下：

“ rm arch/arm64/boot/dts/rockchip/.* ”

此時再進行編譯即可看到編譯過程中出現IO Domain界面。

今天關于RK芯片平臺SDK編譯時的IO Domain界面的內容分享就到此為止，祝大家生活愉快，學習工作順利。
