產品概述
IDO-EVB3568-V2是一款基于RK3568的工控主板和開發板。RK3568采用22nm工藝制程，四核A55 CPU，主頻高達2.0GHz，支持高達8GB高速LPDDR4，1T算力NPU ，4K H.265/H264硬解碼；具有豐富的視頻輸出接口（HDMI2.0/eDP1.3/MIPI/LVDS) ，高速通信接口（千兆網/PCIE/SATA/USB3.0)，工業互聯接口（CAN/串口）。
IDO-EVB3568-V2 可作為RK3568開發評估板，也普遍適用于各種智慧顯示終端產品、視頻類終端產品、工業自動化終端產品和邊緣計算網關類產品。應用可覆蓋邊緣計算、人工智能、工業HMI、工業網關、智慧醫療、自助終端、智能零售、能源電力等行業。
產品特點
● 國產工業級四核A55高性能處理器, 安兔兔跑分11W+。
● 支持2G/4G/8GB 高速LPDDR4，速率高達1600Mbps。
● 1T算力NPU，支持INT8/INT16，支持TensorFlow/MXNet/PyTorch/Caffe框架
● 4K H.265/H.264視頻解碼
● HDMI2.0 支持4K@60Hz或1080P@120Hz
● eDP 1.3 支持2560x1600@60Hz
● 兩路4-Lane MIPI-DSI，支持到1080P@60Hz
● 雙通道LVDS，支持到1080P@60Hz 大屏幕
● 多屏異顯支持
● 兩路的的千兆以太網口，支持WAN口+LAN口 雙IP
● 5G/4G/WIFI藍牙無線通信
● 板載 1路USB3.0, 4路USB2.0
● 2路CAN和5路串口（RS232/RS485)
產品特色
● 國產工業級四核A55高性能核心板，支持8GB內存，4K解碼
● 多屏異顯，支持4K HDMI2.0, LVDS(雙通道1080P), 2路MIPI DSI和eDP1.3 (2K)
● 內置1T算力NPU,支持INT8/INT16
● 通信接口豐富,支持5G/4G,雙千兆網口，USB3.0, SATA,2路CAN和5路串口
產品外觀及尺寸

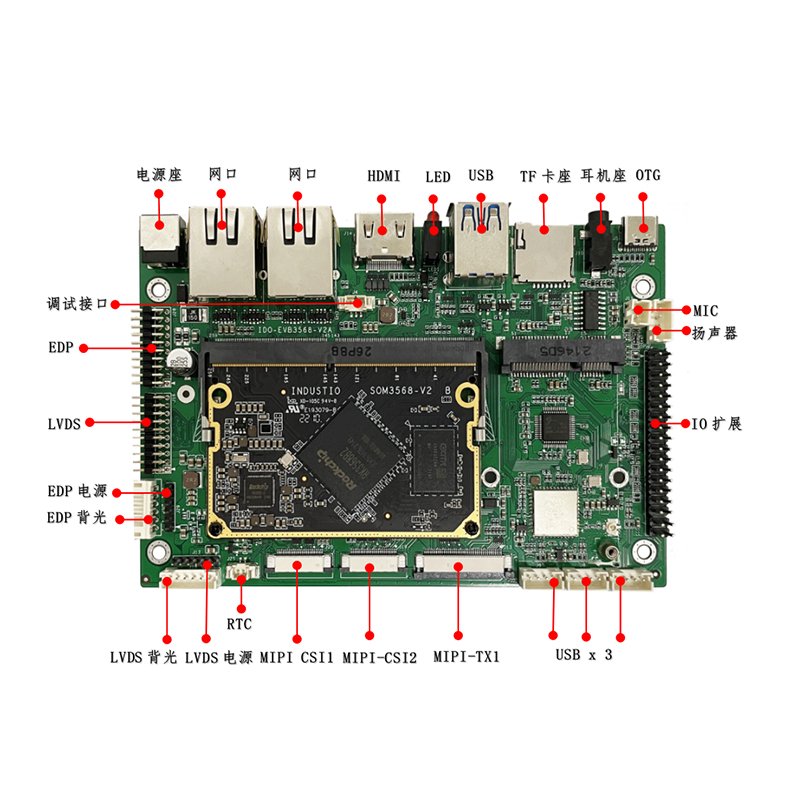

圖1. IDO-EVB3568-V2正面接口圖
圖2. IDO-EVB3568-V2反面接口圖
圖3. IDO-EVB3568-V2尺寸圖
硬件參數
基本參數 | |
| SOC | RockChip RK3568 |
| CPU | 四核 64 位Cortex-A55 處理器，22nm 工藝，主頻高達2.0GHz |
GPU | ARM G52 2EE 支持 OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1 內嵌高性能2D 加速硬件 |
| NPU | 1Tops@INT8/INT16 性能，集成高效能AI 加速器RKNN NPU 支持Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet 主流架構模型的一鍵轉換 |
| VPU | 支持 4K 60fps H.265/H.264/VP9 視頻解碼 支持 1080P 100fps H.265/H.264 視頻編碼 支持 8M ISP，支持HDR |
| 內存 | 2GB / 4GB / 8GB LPDDR4 32Bit 位寬，頻率高達1600MHz，支持全鏈路ECC |
| 存儲 | 16GB / 32GB / 64GB / 128GB eMMC 1 × SATA 3.0 （擴展2.5 寸SATA SSD/HDD） 1 × TF-Card Slot x1（可支持TF 卡擴展） |
| 硬件參數 | |
| 以太網 | 支持雙千兆以太網（1000 M bps |
| 無線網絡 | 1 × Mini PCIe 擴展 4G LTE（或1 × M.2 擴展5G） 支持雙頻2.4G/5.8G Wifi 支持BT4.2及以上 |
| 顯示接口 | 1 × HDMI2.0，支持4K@60fps 輸出 2 × MIPI DSI，支持1920*1080@60fps 輸出（或雙通道1 × MIPI DSI 2560*1440@60fps） 1 × 雙LVDS ，支持 1920*1080@60fps 輸出 1 × eDP1.3 ，支持 2560*1600@60fps 輸出 可支持三屏異顯輸出 |
| 攝像頭 | 1 × MIPI-CSI 攝像頭接口，支持單4-Lane 13M Sensor 或兩個 2-Lane 5M Sensor。 |
| 音頻接口 | 1 × HDMI 音頻輸出 1 × Speaker，左右雙聲道喇叭輸出 1 × 耳機輸出（4段 國標） 1 × 麥克風板載音頻輸入 |
| 擴展接口 | 1 × USB3.0 1 × USB 2.0 3 × USB 2.0 HOST （PH插座） 1 × Debug（UART2） 4 × UART 3 × CAN 1 × SPI 或GPIO 1 × HeadPhone 1 × Speaker 1 × Mic 4 × ADC 1 × TP 座（I2C） |
系統支持
| 序號 | 操作系統 | 支持 | 說明 |
| 1 | Android11 |
| |
| 2 | Debian10 |
| |
| 3 | Ubuntu20 |
| |
| 4 | Buildroot |
| |
| 5 | 麒麟OS |
| |
| 6 | 鴻蒙OpenHamoney |
|
IDO-EVB3568-V2 開發板資料匯總
| 資料名稱 | 預覽 | 下載 |
| 硬件資料 | ||
IDO-EVB3568-V2-智能主板使用手冊 | 在線文檔 | 文件下載 |
IDO-EVB3568-V2-智能主板規格書 | 在線文檔 | 文件下載 |
硬件資料包 核心板規格書+引腳列表+設計指南+芯片規格書+底板原理圖+PCB(3種格式)+底板2D | 資料包下載 | |
| 軟件資料 | ||
IDO-EVB3568-V2-上?指南 | 文件下載 | |
| IDO-EVB3568-V2-Debian 上手指南 | 在線文檔 | 文件下載 |
IDO-EVB3568-V2-固件及燒錄手冊 | 在線文檔 | 文件下載 |
IDO-EVB3568-V2-Android 系統使用說明 | 在線文檔 | 文件下載 |
IDO-EVB3568-V2-Android SDK 編譯說明 | 在線文檔 | 文件下載 |
IDO-EVB3568-V2-Linux SDK編譯說明 | 在線文檔 | 文件下載 |
IDO-EVB3568-V2-Debain 系統使用手冊 | 在線文檔 | 文件下載 |
IDO-EVB3568-V2-Ubuntu系統使用手冊 | 在線文檔 | 文件下載 |
FAQ與技術支持
開發FAQ【超過200條常見開發問題】
http://ask.industio.com/questions/RockChip
專題技術文檔
http://ask.industio.com/articles/RockChip/newest
技術支持
歡迎加入技術討論社區咨詢，或聯系我司業務加入RK 技術群
