DEVICE USB指的是該物理接口所連接的是作為主機（Host）的設備，比如個人計算機（PC）或電子收銀機（ECR）等大型設備，

它們擔任著主控制（Master Control）的角色。

而HOST USB則是指該物理接口所連接的是作為從設備（Device）的物品，它們扮演從屬（Slave）的角色，比如鼠標、鍵盤、U盤等外設。

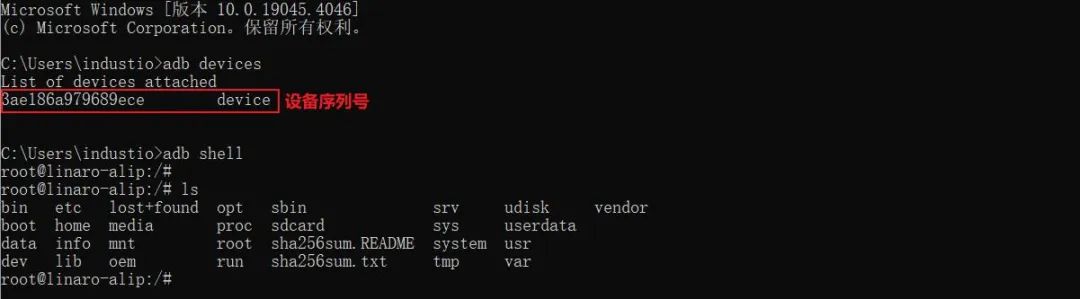

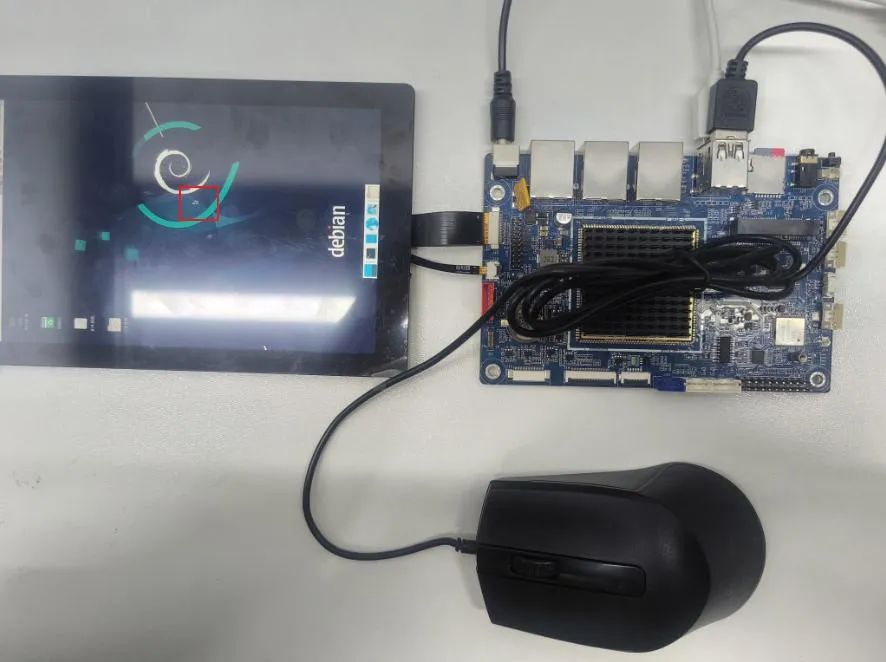

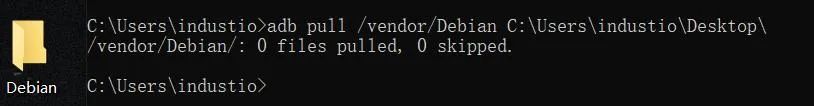

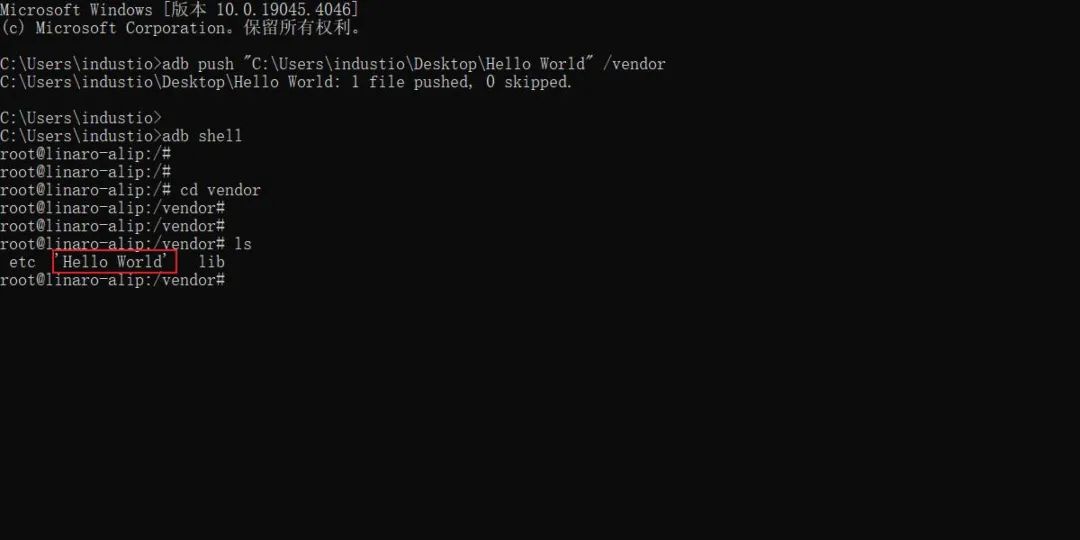

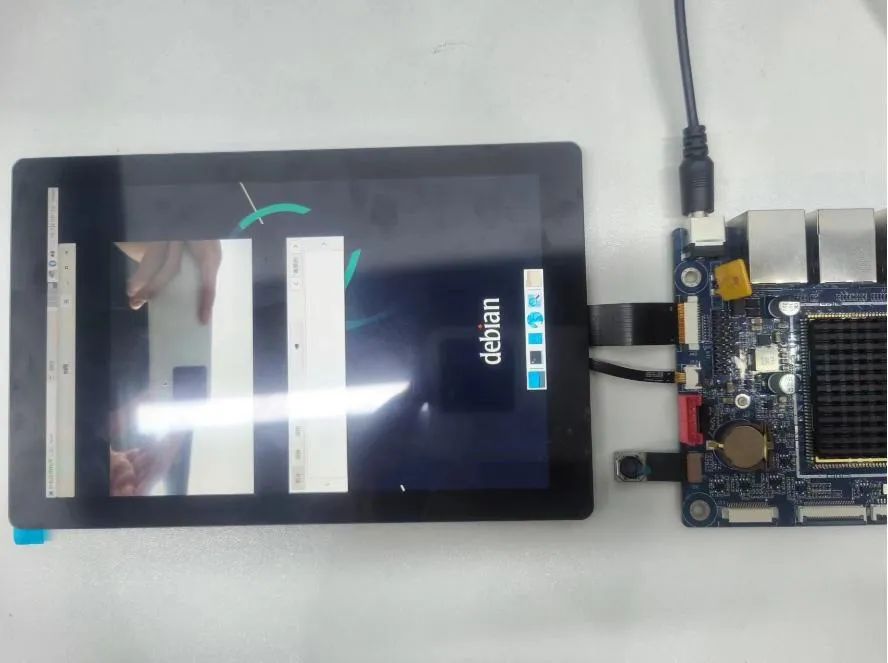

在調試過程中，我們采用了鼠標作為調試工具。將鼠標插入USB 2.0 HOST接口，并連接好顯示屏后，我們即可通過鼠標來操作屏幕。如下圖所示：

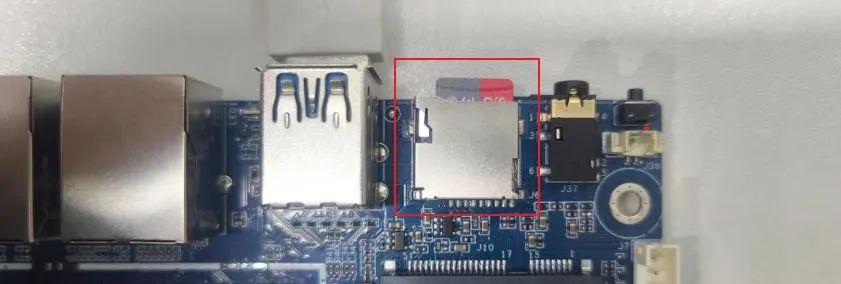

TF Card位于J6，如下圖所示，支持FAT32和NTFS格式分區自動掛載。在插入TF卡后，安卓桌面菜單欄會顯示TF卡標識。

插入SD卡之后，在界面當中就會顯示出32GB卷，

如下圖所示：

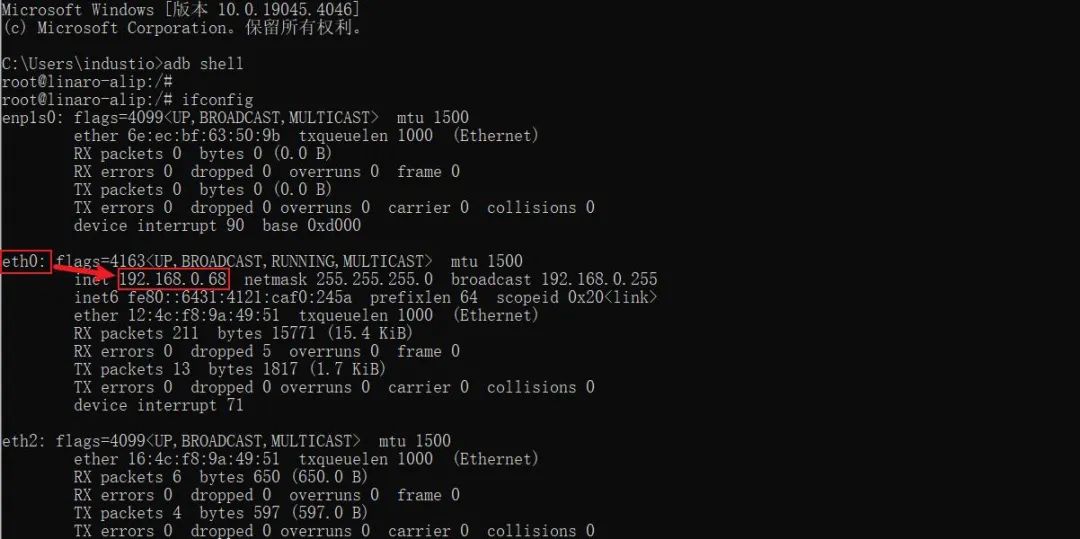

使用ifconfig查看IP地址，如下圖所示：

大家可以通過ifconfig指令來設置臨時靜態變量，ifconfig eth0 192.168.1.123 如下圖所示：

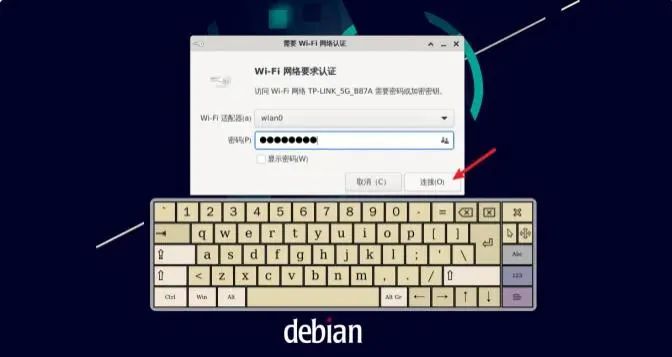

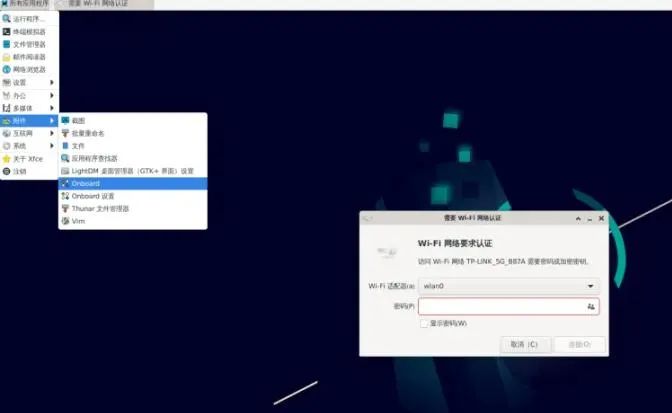

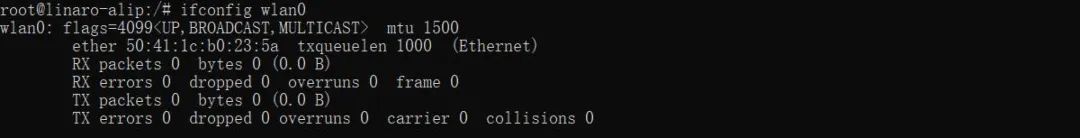

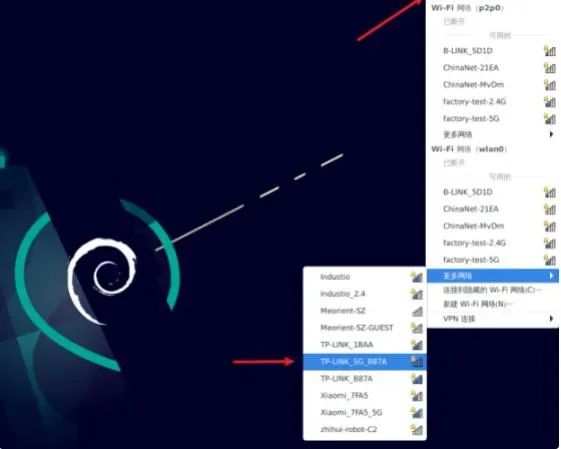

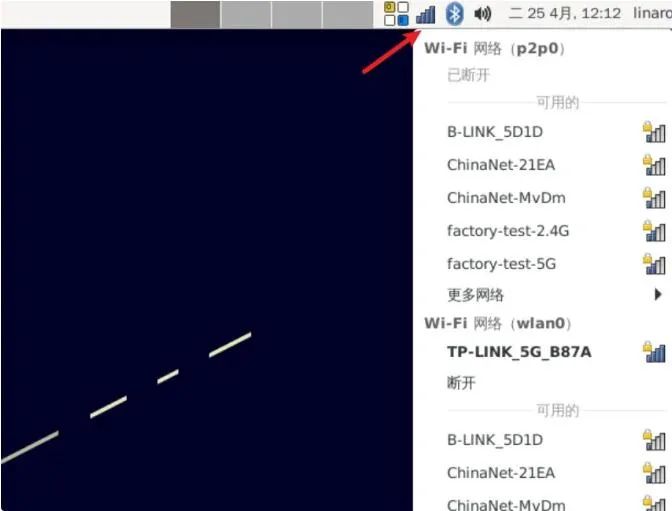

主板配置一個2.4G/5G 雙頻WiFi模塊，型號是AP6256。系統啟動會默認打開WiFi，對應的網絡節點為wlan0，如下圖所示：

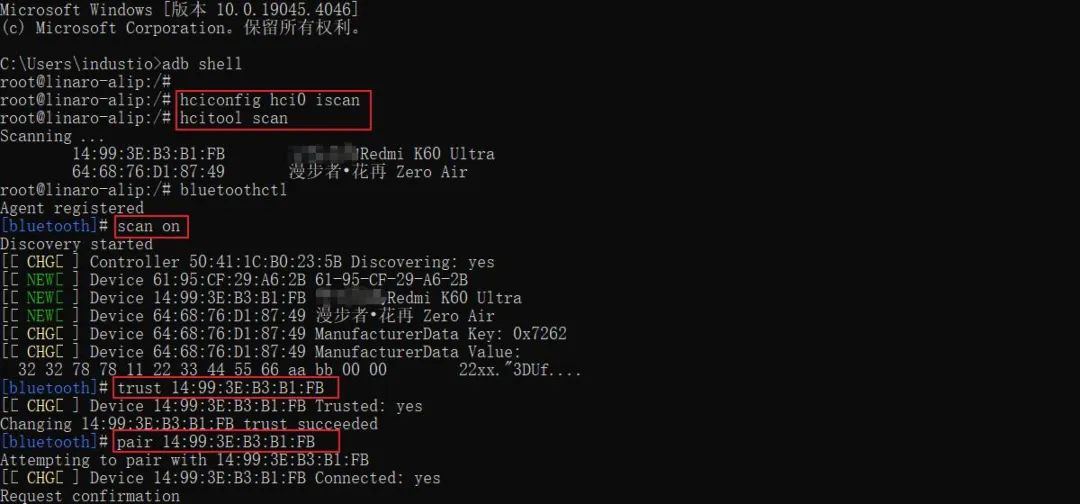

輸入指令，就可以開啟藍牙的設備進行相互連接傳輸文件了，指令如下：

root@linaro-alip:/# hciconfig hci0 iscan

root@linaro-alip:/# hcitool scan

Scanning ...

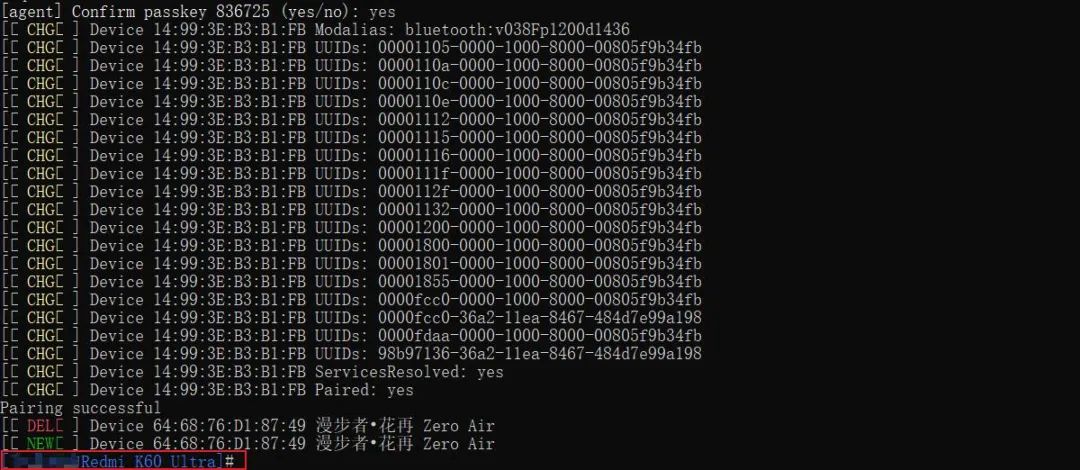

此時在終端中輸入yes后，與之匹配的藍牙設備也會發出請求連接的信號，手機端只需要點擊確定即可，當藍牙連接成功之后，可以發現終端中的命令行已經變?yōu)樗{牙設備的名字，如下圖所示：

如果需要退出藍牙，在命令終端輸入exit即可。

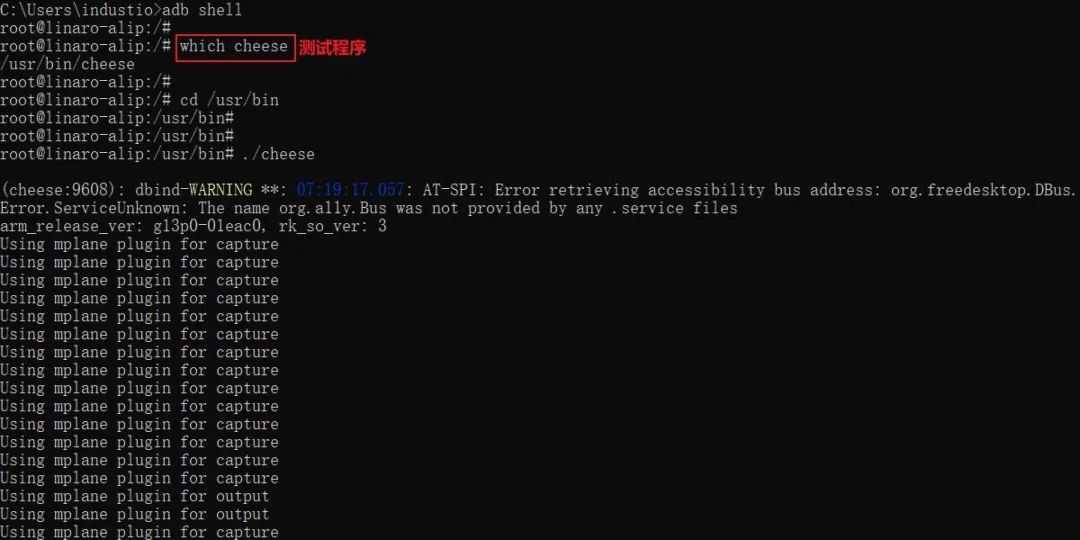

使用系統自帶的cheese程序攝像頭，如下圖所示：

當運行./cheese之后，攝像頭就能正常的運行，如果需要推出相機模式可以使用Ctrl+C強制退出。如下圖所示：

主板配置了1個LED燈，位于USB與網口在中間。

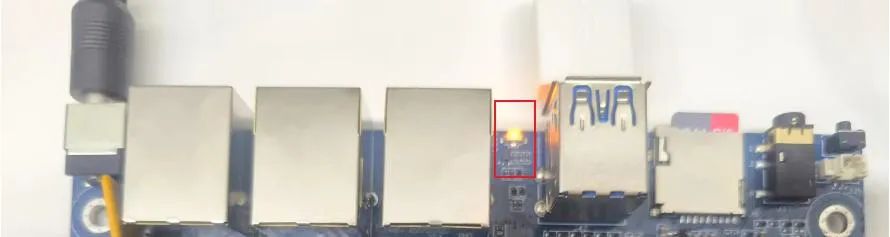

LED燈正常運行狀態如下圖所示：

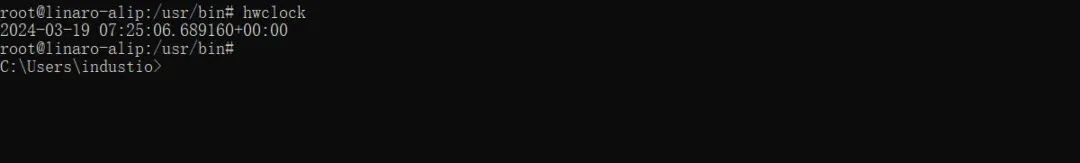

大家可以通過hwclock來讀取和設置RTC時間，如下圖所示：

指令：hwclock

設置RTC時間指令如下：

# date -s '2023-8-22 15:30:00'

# hwclock -w

# hwclock

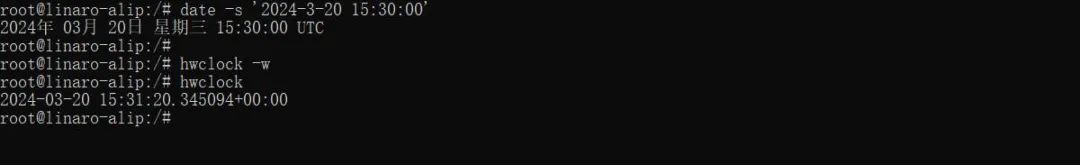

設置結果如下圖所示：

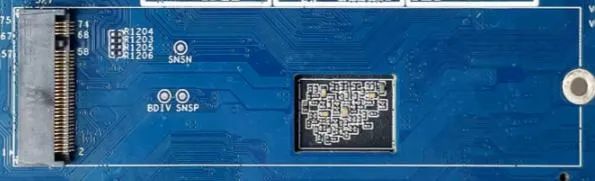

主板配置了一路硬盤接口（M.2），

位于主板背面J27如下圖所示：

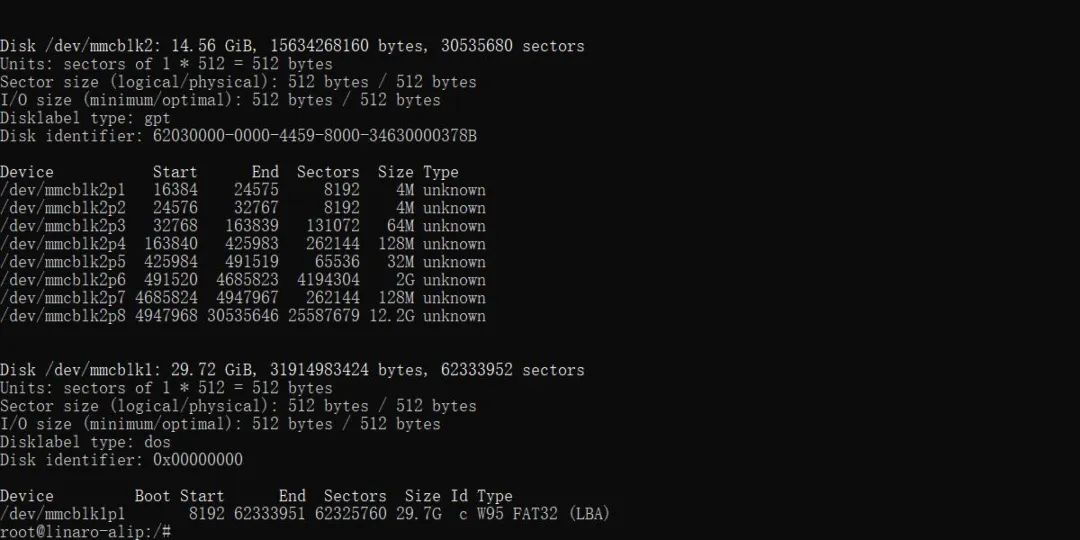

使用fdisk命令可以查看硬盤設備信息如下圖所示：

在這些硬盤信息當中我們分別來解讀一下：

磁盤 /dev/mmcblk2

總?cè)萘浚?4.56 GiB (15634268160 bytes)

扇區數量：30535680

扇區大?。哼壿嫼臀锢矶际?12 bytes

I/O 大小：最小和最優都是512 bytes

分區表類型：GPT (GUID Partition Table)

磁盤標識符：62030000-0000-4459-8000-34630000378B

磁盤 /dev/mmcblk1

總?cè)萘浚?9.72 GiB (31914983424 bytes)

扇區數量：62333952

扇區大?。哼壿嫼臀锢矶际?12 bytes

I/O 大小：最小和最優都是512 bytes

分區表類型：DOS

磁盤標識符：0x00000000

SPI接?在系統中對應的設備節點為/dev/spidev0.0。

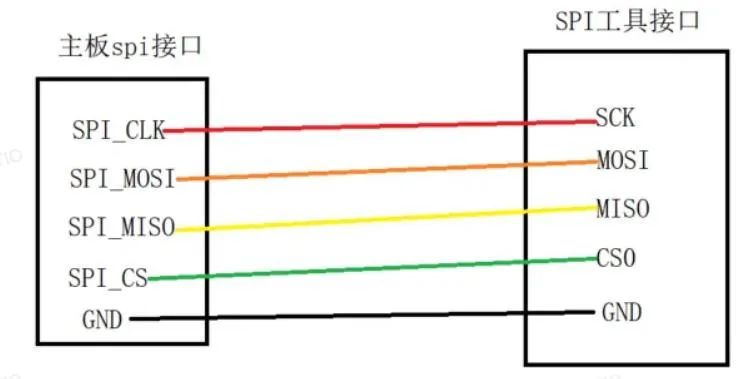

SPI接?可使?USB轉SPI?具配合測試，SPI?具與主板SPI接?的接線圖如下：

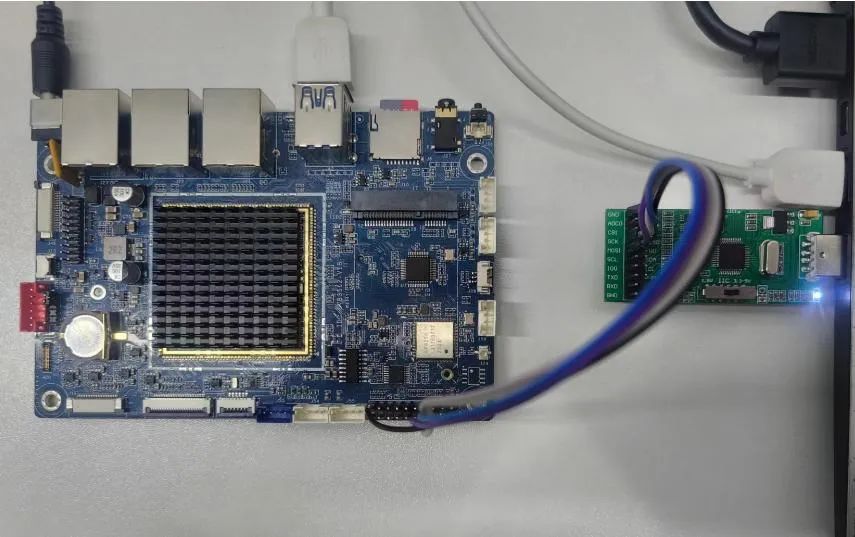

按照上圖將單片機與SPI工具接口連接好，實物圖如下圖所示：

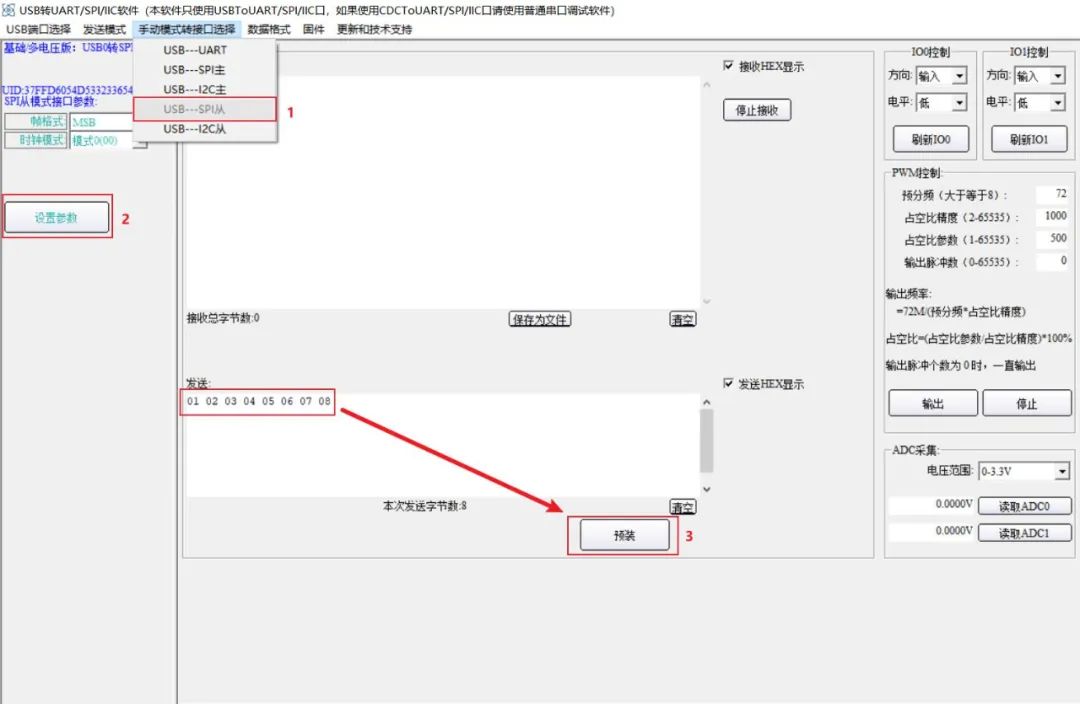

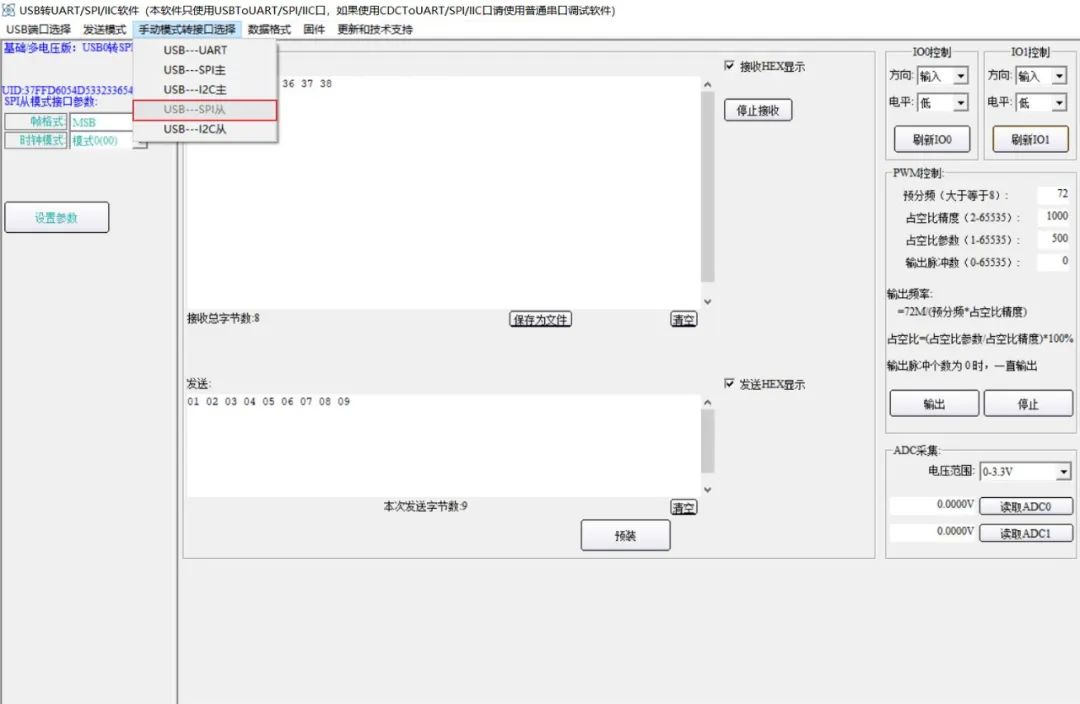

電腦打開SPI?具上位機軟件，選擇SPI從模式：

按照圖中操作并且填入要預裝發送的數據，如下圖所示：

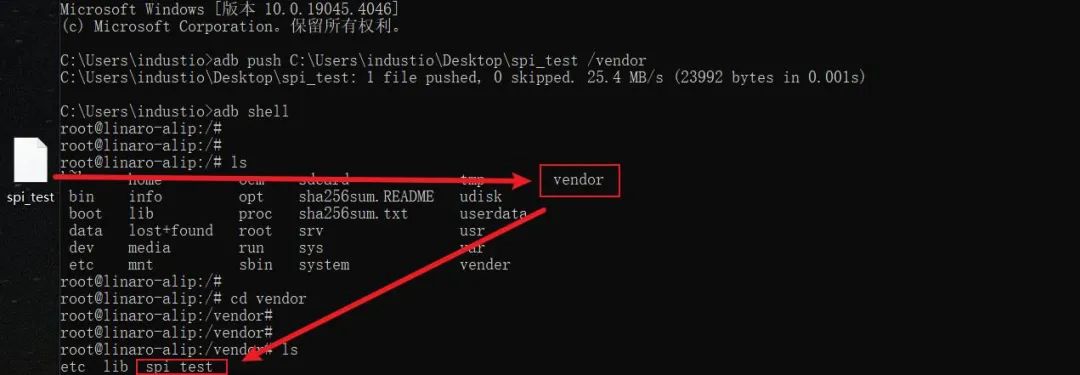

之后將測試SPI通信協議的測試文件傳入終端當中，如下圖所示：

之后執?spidev_test開始測試：

./spi_test -D /dev/spidev0.0 -s 200000 -v -p 12345678

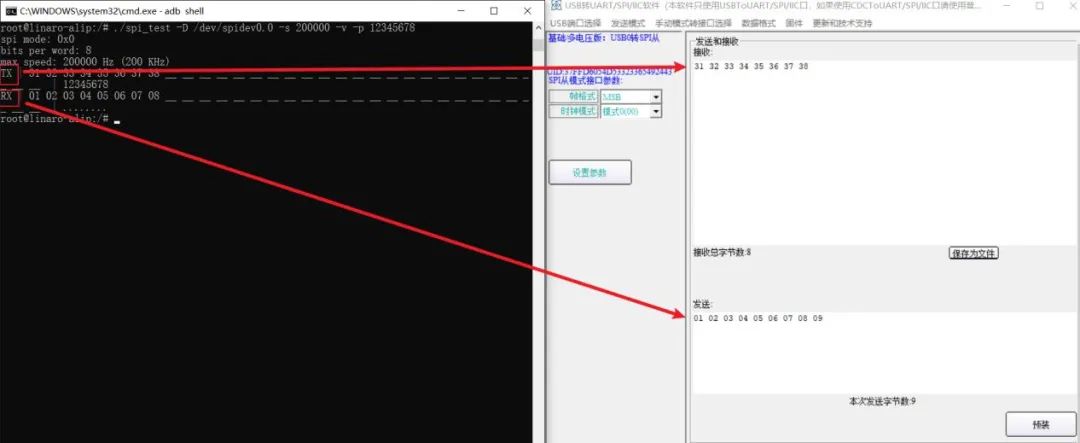

測試結果如下圖所示：

終發送的數據在測試軟件中接收，在測試之前預裝的數據在終端接收，說明SPI協議測試成功。
